※ 本ページは構成例です。掲載内容は一例であり、用途・設置環境・I/O要件・運用条件に応じて構成を最適化します。掲載筐体はイメージの一例で、要件により近しい筐体へ置換してご提案する場合があります。

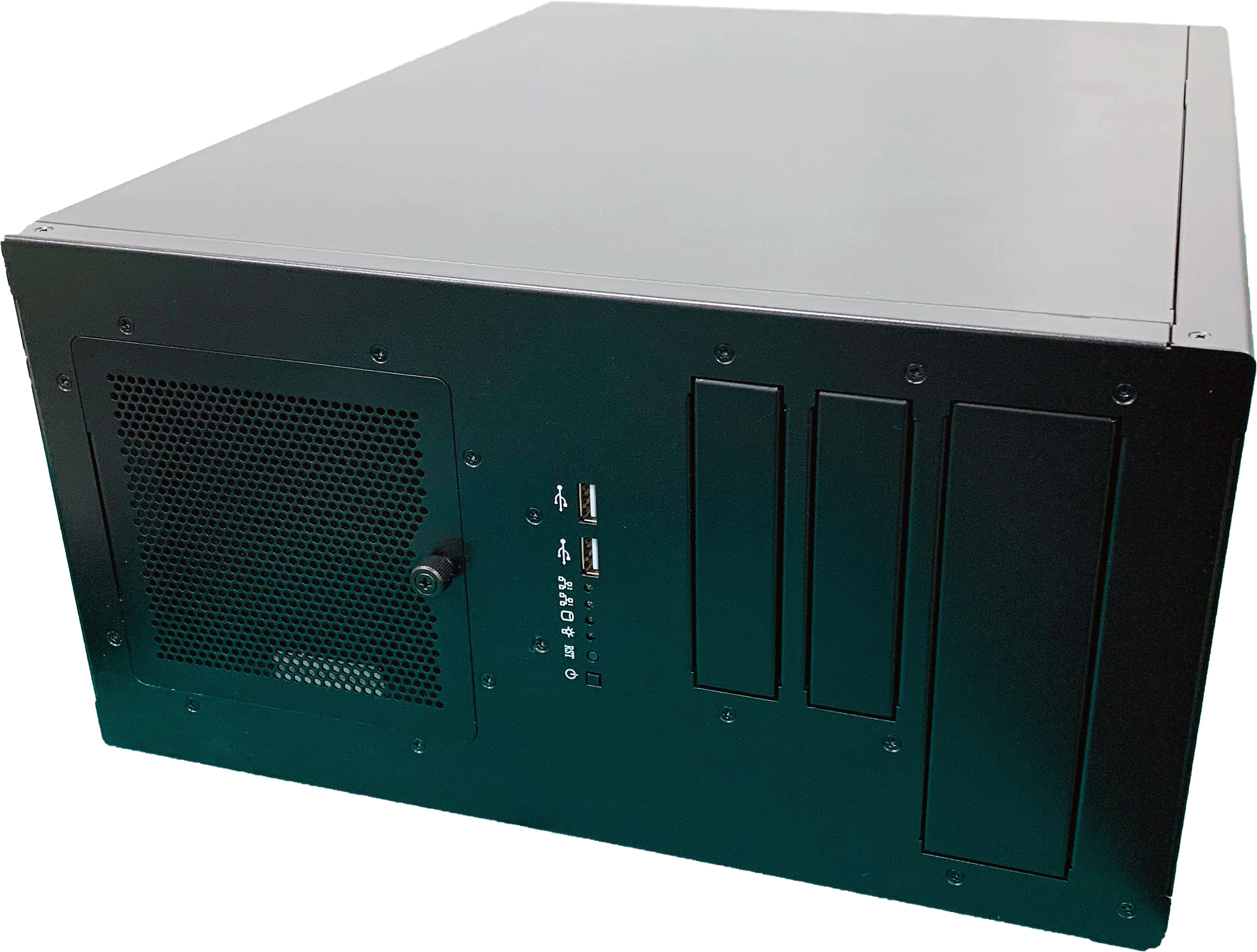

拡張カード搭載に対応したウォールマウント型産業用IPCの構成例です。用途に応じてI/Oや拡張カード構成を設計します。
１．多彩な拡張性能。
【フルレングス／フルハイトのアドオンカードが搭載可能】
小型筐体に、フルレングス／フルハイトのアドオンカードが搭載可能、
お客様の用途に向けて、様々なIOや機能拡張ボードを搭載することが可能です。
【オプションモジュール】
2.5"Drive Swap-bay、ミラーリングユニットなど、様々なオプションモジュールを追加することが可能です。
【標準装備】
GPIOを標準装備
２．防塵フィルター付きで現場に設置可能。
AT-IPCW001は、生産現場といった過酷な環境へも配備可能とすることで、様々な生産現場のエッジコンピューティングを強力に推進します。
耐環境性能に優れ、ラック立架が難しい現場にも導入可能。医療、店舗、交通といった耐環境性能が要求される用途でのエッジコンピューティングを強力に推進します。
３．産業用途向けカスタム、OEMが可能。
防塵フィルターを標準装備、オプションにより産業用SSDなど産業用グレードのパーツに組替えが可能。また組込み用途にも応じ、お客様のご要望に応じたカスタムやOEMでの一部提供も可能です。
お客様の製造される製品への組み込みなども含め、アナログ・テックのコンサルタントへご相談ください。
４、長期供給
お客様の製造装置やシステムへの組込みを想定したモデルのため、長期安定供給に対応いたします.
✓
多彩な拡張性能
✓
防塵フィルター付きで現場に設置可能。
✓
産業用途向けカスタム、OEMが可能。
仕様
| プロセッサー | Intel Core i5-6500 3.2GHz (up to 3.6GHz) |
|---|---|
| メモリー | 8GB MAX 64GB |
| 拡張スロット | PCIe (x16) x1 , PCIe (x4) x1 , PCIe (x1) x1 , PCI (32bit) x1 |
| ドライブ（HDD/SSD） | HDD (SATA 3.5")1TB x1 SSD (M.2)64GB Option DVD-RW Option |
| ネットワーク | 10/100/1000BaseT ×2 |
| グラフィック | VGA x1 , DVI-D x1、HDMI x1、DP x1 |
| シリアルポート | RS-232/422/485 ×2 RS-232 x4 Option |
| USBポート | USB2.0 x2 (前面) USB3.0 x4 (背面) |
| 動作環境 | 100～240VAC ±10％ |
| OS | Windows10 IoT Enterprise 64bit 2019 LTSC 日本語 |
| 寸法 | 365 (W) X 461 (D) X 190 (H) mm |
| その他 | GPIO （4-in/4-out） |
